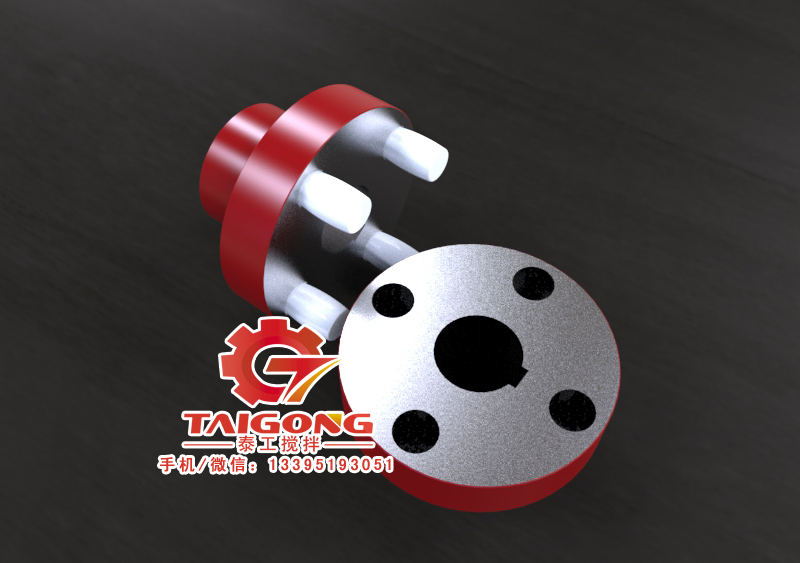

HL型柱销联轴器(GB5014-85)



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

标记示例: HL6弹性柱销联轴器 主动端:Y型轴孔,A型键槽,d 1 =65mm,L=142mm 从动端:Y型轴孔,A型键槽,d 2 =65mm,L=142mm HL6联轴器65142TG5014-85 HL型弹性柱销联轴器主要技术参数 型号...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订






标记示例:
HL6弹性柱销联轴器
主动端:Y型轴孔,A型键槽,d1=65mm,L=142mm
从动端:Y型轴孔,A型键槽,d2=65mm,L=142mm
HL6联轴器65×142TG5014-85



HL型弹性柱销联轴器主要技术参数

型号 许用转矩MP
(N·m)
许用转速
n(r·min-4)
轴孔直径
d1/mm, d2/mm,dz/mm
轴孔长度 D
mm
质量
kg
转动惯量
kg·m2
许用相对位移
Y型 J、J1、Z型
L/mm L1/mm L/mm 轴向
mm
径向mm 角向
HL1 160 7100 7100 12,14 12,14 32 27 32 90 2 0.0064 0.5 0.15 0°30`
16,18,19 16,18,19 42 30 42
20,22,24 20,22 52 38 52
HL2 315 5600 5600 20,22,24 20,22,24 52 38 52 120 5 0.253 1 0.15 0°30`
25,28 25,28 62 44 62
30,32,35 30,32 82 60 82
HL3 630 5000 5000 30,32,35,38 30,32,35,38 82 60 82 160 8 0.6 1 0.15 0°30`
40,42,45,48 40,42 112 84 112
HL4 1250 4000 2800 40,42,45,48
50,55,56
40,42,45,48
50,55,56
112 84 112 195 22 3.4 1.5 0.15 0°30`
60,63 - 142 107 142
HL5 2000 3550 2500 50,55,56,60
63,65,70
71,75
50,55,56,60
63,65,70
142 107 142 220 30 5.4 1.5 0.20 0°30`
HL6 3150 2800 2100 60,63,65,70
71,75,80
60,63,65,70
71,75,80
142 107 142 280 53 15.6 2 0.20 0°30`
85 - 172 132 172
HL7 6300 2240 1700 70,71,75 70,71,75 142 107 140 320 98 41.1 2 0.20 0°30`
80,85,90,95 80,85,90,95 172 132 172
100,110 100 212 167 212
HL8 10000 2120 1600 80,85,90,95
100,110,120,125
80,85,90,95
100,110
212 167 212 360 119 56.5 2 0.20 0°30`
HL9 16000 1800 1250 100,110
120,125
100,110
120,125
212 167 212 410 197 133.3 2 0.20 0°30`
130,140 130 252 202 252
HL10 25000 1560 1120 110,120,125 110,120,125 212 167 212 480 322 273.5 2.5 0.25 0°30`
130,140,150 130,140,150 252 202 252
160,170,180 160 302 242 302
HL11 31500 1320 1000 130,140,150 130,140,150 252 202 252 540 520 555.7 2.5 0.25 0°30`
160,170,180 160,170,180 302 252 302
190,200,220 190 352 282 352
HL12 63000 1250 950 160,170,180 160,170,180 302 242 302 630 714 902 2.5 0.25 0°30`
190,200,220 190,200,220 352 285 352
240,250,260 - 410 330 -
HL13 100000 1120 850 190,200,220 190,200,220 352 282 352 710 1057 1700 3 0.25 0°30`
240,250,260 240,250,260 410 330 -
280,300 - 470 380 -
HL14 160000 850 630 240,250,260 240,250,260 410 330 - 800 1956 4318 3 0.25 0°30`
280,300,320 300 470 380 -
340 - 550 450 -
