S系列斜齿轮-蜗杆减速机



注:由于市场价格时有波动,以下价格仅供参考,实际以销售人员报价为准,详情请拨打:13861821233

江苏重泰减速机有限公司是专业的四大系列减速机生产厂家 为您提供S系列减速机(S37,S47,S57,S67,S77,S87,S97)价格、型号、参数、原理、安装尺寸等...
产地:中国>江苏>泰兴
供应商:江苏重泰减速机械有限公司
点这里给我发消息
电话:0510-80212111 13861821233 传真:0510-80212333
在线咨询 在线预订

S系列斜齿轮-蜗杆减速机
S37,S47,S57,S67,S77,S87,S97

一、S系列减速机概述:
    1、S系列减速机具有很高的科技含量,有斜齿轮与蜗轮蜗杆结合一体传动,提高该机力矩与效率。该系列产品规格齐全,转速范围广,通用性好,适应各种安装方式,性能安全可靠寿命长,实施了国际标准要求。
    2、机体表面凹凸具有散热作用,吸振强,低温升,低噪音。
    3、该机密封性能好,对工作环境适应性强。
    4、该机传动精度高,特别适应在有频繁启动的场合工作,可连接各类减速器及配置各类型电机驱动,可安装在90度传动操作位置。
    5、该减速电机关键零部件采用了高耐磨材料,并经过特种热处理,具有加工精度高,传动平稳、体积小承载能力大、寿命长等特点。
    6、该减速机可配置各种类电机,形成了机电一体化,完全保证了产品使用质量特征,了解减速机原理对使用维护减速机起着关键作用。

二、S系列减速机的安装、使用、维护及相关产品

三、S系列减速机结构形式:
    S-轴伸式联接            SA-轴装式联接
    SF-轴伸式、法兰安装 SAF-轴装式、法兰安装
    S-表示轴输入
    S..R..两机型的组合可形成大的传动比,也可以与同系列的R系列减速机组合。

四、S系列减速机配用常用电机参数:
          电机F级绝缘,IP54防护、380伏、50赫兹三相异步电动机,适合在周围环境温度-10℃一+40℃,海拔高度1000m条件下运行,如超出以上使用条件.请与减速机厂家取得联系。

五、S系列减速机输入功率、传动比范围及许用扭矩:

机型号 37 47 57 67 77 87 97
结构形式 S、SA、SF、SAF、SAT、SAZ
输入功率(KW) 0.18-0.75 0.18-1.5 0.18-3 0.25-5.5 0.55-7.5 0.75-15 1.5-22
传动比 10.27-165.71 11.46-244.74 10.78-196.21 11.55-227.20 9.96-241.09 11.83-223.26 12.75-230.48
许用转矩(N.m) 90 170 300 520 1270 2280 4000



六、S系列减速机重量:

机型号 37 47 57 67 77 87 97
重量 7 10 14 26 50 100 170

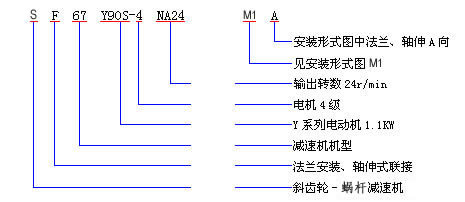

七、S系列齿轮减速机型号表示方法:
S系列减速机型号表示方法

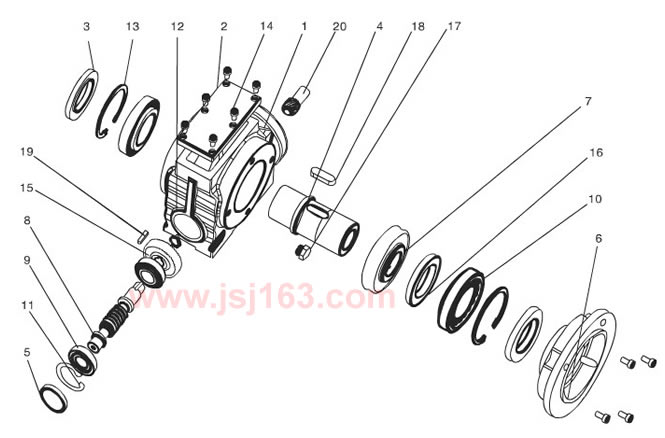

S系列减速机内部结构装配图
S系列减速机内部结构装配图



1.箱体 5.封盖 9.轴承 13.孔用挡圈 17.油境、油赛
2.封盖 6.输出法兰 10.轴承 14.螺钉 18.平键
3.油封 7.蜗轮 11.孔用挡圈 15.一级大齿轮 19.平键
4.输出轴 8.蜗杆 12.轴用挡圈 16.垫圈 20输出入齿轴
